Was ist Natriumeisenphosphat und wie wird es gemahlen? Natriumionenbatterien bewegen sich von den Forschungslaboren in die Massenproduktion – und das Kathodenmaterial ist dabei der entscheidende Faktor. Unter den vielversprechendsten Kandidaten hat sich Composite Sodium Iron Phosphate (NFPP), Formel Na₄Fe₃(PO₄)₂P₂O₇, als eines der kommerziell aussichtsreichsten polyanionischen Kathodenmaterialien etabliert.
Es bietet eine dreidimensionale Gerüststruktur, hohe thermische Stabilität, eine theoretische spezifische Kapazität von rund 129 mAh/g und besteht aus Eisen und Phosphat, zwei der günstigsten und häufigsten Elemente der Erde. Für eine Batterietechnologie, die im Kostenwettbewerb steht, ist das von Bedeutung.
Doch reines NFPP-Rohmaterial allein genügt nicht. Partikelgröße, Reinheit und Oberflächenchemie des Pulvers bestimmen maßgeblich die Leistungsfähigkeit der Batterie. Dieser Artikel erklärt, was NFPP ist, wie seine Kristallstrukturen die elektrochemische Leistung beeinflussen und welche Mahlverfahren in der industriellen Produktion eingesetzt werden und warum.
Was ist Natriumeisenphosphat (NFPP)?
Natriumeisenphosphat (NaFePO₄) ist eine Familie anorganischer Verbindungen, die eine gemeinsame Eigenschaft aufweisen: ein Gerüst aus Natrium, Eisen, Phosphor und Sauerstoff, das in Strukturen angeordnet ist, die es Natriumionen ermöglichen, sich während des Ladens und Entladens hinein und heraus zu bewegen.
Der Name umfasst mehrere unterschiedliche Kristallstrukturen, nicht eine einzelne Verbindung. Jede Struktur weist unterschiedliche elektrochemische Eigenschaften auf, und das Verständnis dieser Unterschiede ist wichtig für die Auswahl des richtigen Synthese- und Verarbeitungsverfahrens.
Die vier wichtigsten Kristallstrukturen

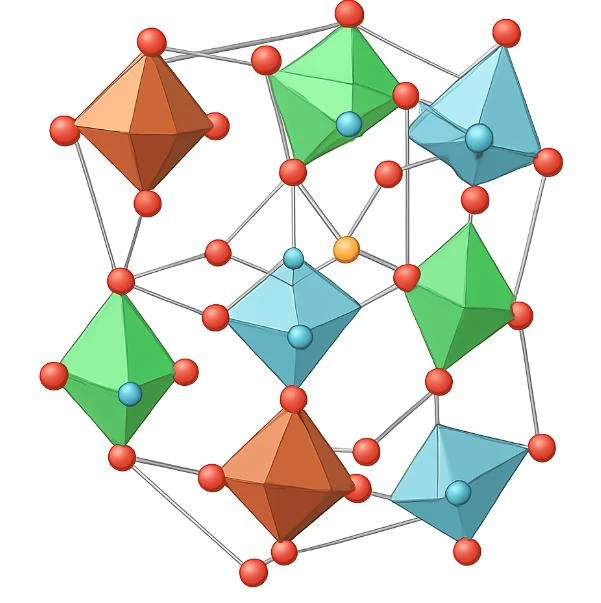

1. Olivin NaFePO₄
Die am besten untersuchte Natrium-Eisenphosphat-Struktur. Sie besitzt eine orthorhombische oder trikline Kristallanordnung, wobei PO₄-Tetraeder und FeO₆-Oktaeder ein dreidimensionales Gerüst bilden. Natriumionen diffundieren innerhalb dieses Gerüsts entlang eindimensionaler Kanäle.
Die Struktur ist eng mit Lithium-Eisenphosphat (LiFePO₄) – dem bewährten Kathodenmaterial für Lithiumbatterien – verwandt, wobei Lithium durch Natrium ersetzt wird. Diese strukturelle Ähnlichkeit verleiht Olivin-NaFePO₄ eine ausgezeichnete thermische Stabilität und inhärente Sicherheit, dieselben Eigenschaften, die LFP so beliebt machen. Der Nachteil ist eine geringere elektronische Leitfähigkeit, die die Leistungsfähigkeit begrenzt, sofern nicht durch Kohlenstoffbeschichtung und Partikelgrößenkontrolle Abhilfe geschaffen wird.

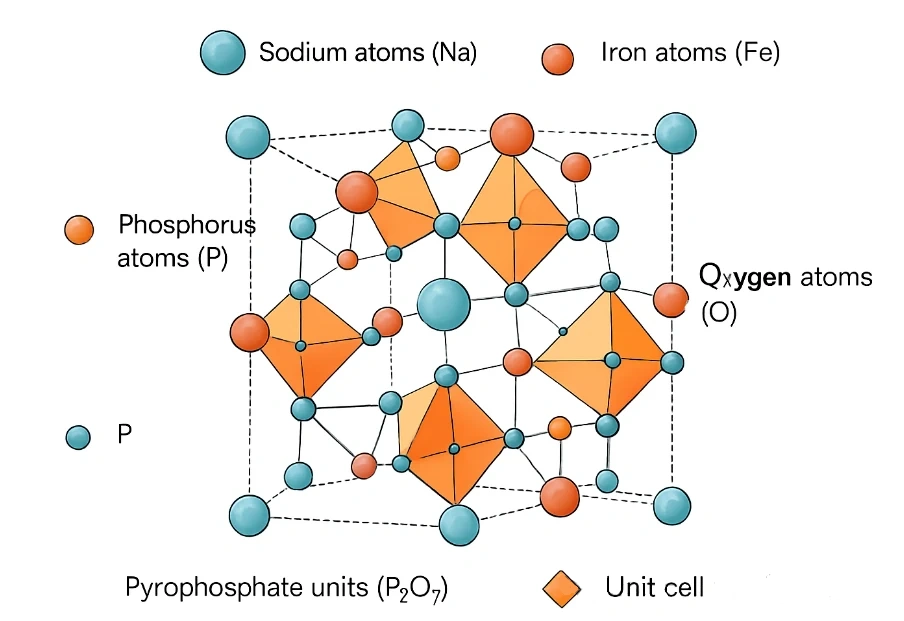

2. Gemischtes Phosphat Na₄Fe₃(PO₄)₂P₂O₇ (NFPP)
Diese Verbindung hat das größte kommerzielle Interesse geweckt und steht im Mittelpunkt dieses Artikels. NFPP enthält sowohl Phosphat- (PO₄) als auch Pyrophosphat-Einheiten (P₂O₇) in derselben Struktur, wodurch eine einzigartige Kombination von Eigenschaften entsteht: hohe Energiedichte, lange Lebensdauer und niedrige Materialkosten.
Seine dreidimensionalen Natriumionen-Diffusionswege – im Gegensatz zu den eindimensionalen Kanälen in Olivin – verleihen ihm eine von Natur aus bessere Leistungsfähigkeit. Dadurch ist NFPP ein vielversprechender Kandidat für Anwendungen, die sowohl eine hohe Energiedichte als auch die Fähigkeit zum schnellen Laden und Entladen erfordern.

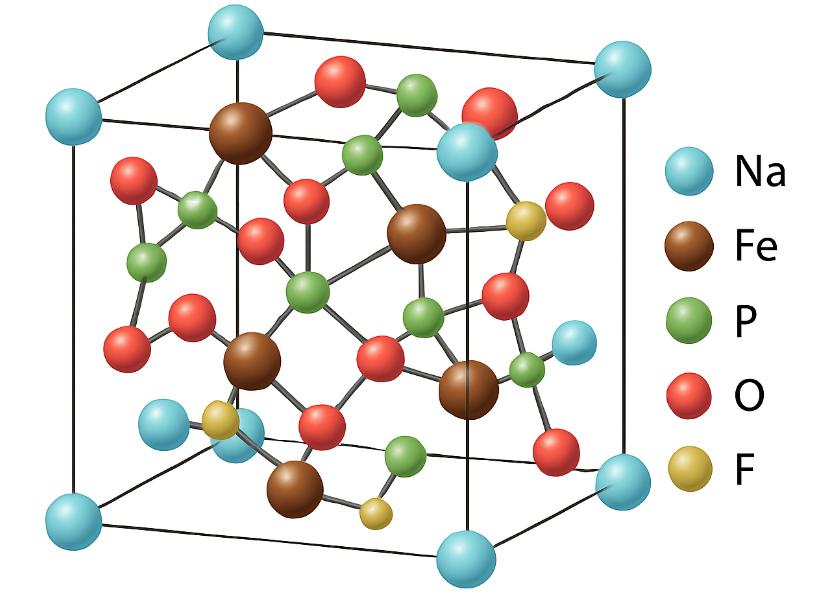

3. Fluorphosphat Na₂FePO₄F
Natrium-Eisenphosphat-Fluorophosphat führt Fluor-Ionen in die Struktur ein, was die Betriebsspannung erhöht und die Volumenänderung beim Ein- und Ausbau von Natrium reduziert. Eine geringere Volumenverformung bedeutet eine bessere Langzeit-Zyklenstabilität. Na₂FePO₄F arbeitet in einer orthorhombischen Struktur und ist besonders interessant für Anwendungen, bei denen die Zyklenlebensdauer die primäre Designvorgabe darstellt.
4. Amorphes FePO₄
In seiner nichtkristallinen Form durchläuft Eisenphosphat einen anderen elektrochemischen Reaktionsweg. Bei der Natriumionen-Einlagerung wandelt sich amorphes FePO₄ teilweise in amorphes Natriumeisenphosphat und teilweise in kristallines NaFePO₄ um. Dieser Umwandlungsmechanismus führt zu anderen Kapazitäts- und Ratencharakteristika als die oben genannten kristallinen Strukturen und ist Gegenstand intensiver Forschung für Anwendungen, bei denen herkömmliche kristalline Materialien an ihre Grenzen stoßen.
| Struktur | Spannung vs. Na+/Na | Theoretische Kapazität | Hauptvorteil |
| Olivin NaFePO₄ | ~2,9 V | 154 mAh/g | Thermische Stabilität, Sicherheit |
| NFPP Na₄Fe₃(PO₄)₂P₂O₇ | ~3,2 V | 129 mAh/g | 3D-Diffusion, Ratenfähigkeit |
| Fluorophosphat Na₂FePO₄F | ~3,5 V | ~124 mAh/g | Geringe Volumenbelastung, lange Lebensdauer |
| Amorphes FePO₄ | Variiert | Variiert | Umwandlungsmechanismus, Forschungsphase |
Warum die Verarbeitung für NFPP so wichtig ist
Alle Natrium-Eisenphosphat-Strukturen weisen eine gemeinsame Einschränkung auf: geringe elektronische Leitfähigkeit und relativ langsame Natriumionen-Diffusionskinetik. Werden diese Eigenschaften nicht behoben, begrenzen sie die Leistungsfähigkeit und führen zu Kapazitätsverlusten bei wiederholten Lade-/Entladezyklen.
Die Lösung beider Probleme liegt im Mahlprozess. Kleinere Partikel verkürzen den Diffusionsweg der Natriumionen – die Strecke, die die Ionen durch das feste Material zurücklegen müssen. Eine gleichmäßige Partikelgrößenverteilung gewährleistet ein konsistentes Ansprechverhalten der gesamten Elektrode auf Lade- und Entladevorgänge. Die präzise Kontrolle der Partikelgröße bestimmt zudem, wie gut sich eine Kohlenstoffbeschichtung gleichmäßig auf die Oberfläche des Aktivmaterials aufbringen lässt.
Deshalb ist das Mahlen bei NFPP kein sekundärer Verarbeitungsschritt – es ist einer der Hauptfaktoren für die Leistungsfähigkeit der Batterie.
Die beiden in der NFPP-Produktion verwendeten Mahlverfahren
NFPP wird hauptsächlich durch Festphasensynthese oder Sprühtrocknung mit anschließender Hochtemperatursinterung hergestellt. Das Mahlen erfolgt in zwei separaten Schritten: beim Mischen der Vorläufer vor dem Sintern und beim Entklumpen und Korngrößenreinigen des Sinterprodukts im Anschluss. Für jeden Schritt werden unterschiedliche Methoden eingesetzt, deren Wahl direkten Einfluss auf die endgültige elektrochemische Leistung hat.
Methode 1: Hochgeschwindigkeitsmischer – Vorläufervorbereitung
Vor dem Sintern müssen die Rohstoffe – Eisenquelle, Phosphorquelle, Natriumquelle und Kohlenstoffquelle wie beispielsweise Glukose oder Ruß – auf mikroskopischer Ebene homogen vermischt werden. Hochgeschwindigkeitsmischer erledigen diese Aufgabe mithilfe von Scherkräften, die durch einen schnell rotierenden Rotor erzeugt werden.
Eine gleichmäßige Verteilung ist in dieser Phase von grundlegender Bedeutung. Werden die Vorläuferstoffe nicht gründlich vermischt, verläuft die Sinterreaktion ungleichmäßig, was zu Chargen mit inkonsistenter Phasenzusammensetzung und variablen elektrochemischen Eigenschaften führt. Der Hochgeschwindigkeitsmischer löst anfängliche Agglomerate auf und gewährleistet den engen Kontakt zwischen den Partikeln, der für ein gleichmäßiges Sintern erforderlich ist.
| Wichtiger Arbeitspunkt: Nicht zu stark mischen! Zu langes oder zu intensives Mischen in dieser Phase kann durch Geräteverschleiß Verunreinigungen einbringen oder zu lokaler Überhitzung führen, die vorzeitige Reaktionen auslöst. Ziel ist gründliches Mischen, nicht die Zerkleinerung der Partikel. |
Methode 2: Strahlmahlen – Entagglomeration und Größenbestimmung nach dem Sintern
After sintering, NFPP forms hard agglomerates that must be broken down before the material can be used in electrode slurries. Jet milling is the preferred method for this stage in high-purity production, and the reasons come directly from NFPP’s material requirements.
Eine Strahlmühle beschleunigt Partikel mithilfe von Hochdruckgas – Luft oder Stickstoff – und lässt sie mit hoher Geschwindigkeit aufeinanderprallen. Es gibt keine Mahlkörper und keine rotierenden Metalloberflächen, die mit dem Produkt in Kontakt kommen. Die Zerkleinerung erfolgt ausschließlich durch den Aufprall der Partikel aufeinander.
- Keine Kontamination: NFPP reagiert äußerst empfindlich auf metallische Verunreinigungen, insbesondere magnetische Metalle wie Eisen, Nickel und Chrom. Selbst geringste Verunreinigungen durch Mahlkörper führen zu Selbstentladung und beschleunigtem Kapazitätsverlust. Strahlmahlen eliminiert dieses Risiko vollständig – es gibt keine Verschleißteile, die das Produkt verunreinigen könnten.
- Präzise Partikelgrößenkontrolle: Ein dynamischer Klassierer, der in die Strahlmühle integriert ist, steuert den Trennpunkt. Der D50-Wert kann konstant im Bereich von 1–3 Mikrometern mit einer engen Verteilung gehalten werden – ein Bereich, der die Diffusionskinetik der Natriumionen optimiert, ohne eine übermäßige Oberfläche zu erzeugen, die Elektrolyt verbraucht.
- Erhaltung der Morphologie: Da das Mahlen autogen (Partikel-auf-Partikel) erfolgt, übt die Strahlmahlung im Vergleich zur Kugelmühle eine geringere Zerstörungskraft auf die einzelnen Partikel aus. Dies trägt dazu bei, die Sekundärmorphologie – die Struktur aggregierter Primärpartikel – zu erhalten, die die Packungsdichte der Elektrode und deren Leistungsfähigkeit beeinflusst.
Ein praktischer Hinweis: Die Strahlmahlung hat einen hohen spezifischen Energieverbrauch, und sehr harte, gesinterte NFPP-Blöcke erfordern möglicherweise einen Vorzerkleinerungsschritt (Backenzerkleinerung oder Grobmahlung), bevor das Material für die Strahlmahlung geeignet ist. Die Vorzerkleinerung auf eine Korngröße unter 2–3 mm ist Standardpraxis vor der Strahlmahlung von gesinterten Batteriekathodenmaterialien.
Die Wahl des richtigen Mahlverfahrens für Ihren NFPP-Prozess
Die drei Methoden schließen sich nicht gegenseitig aus. In einer typischen Produktionslinie können alle drei nacheinander eingesetzt werden. Die folgende Tabelle fasst zusammen, wann welche Methode angewendet wird und welche Ergebnisse sie liefert:
| Verfahren | Bühne | Ausgabe PSD | Hauptzweck |
| Hochgeschwindigkeitsmischer | Vorsintern (Vorbehandlung der Vorstufe) | Nicht das Ziel – gleichmäßiges Mischen ist | Erreichen einer homogenen Vorläuferverteilung |
| Strahlmühle | Nach dem Sintern (trocken) | D50 1-3 µm, schmale Spannweite | Desagglomerat, Größe, keine Kontamination |
| Kugelmühle (Sandmühle) | Nasssynthese oder Schlammverarbeitung | Submikron bis Nano | Nanodispersion, In-situ-Kohlenstoffbeschichtung |
| Benötigen Sie Hilfe bei der Verarbeitung von NFPP oder anderen Batteriematerialien? At EPIC Powder Machinery, we supply jet mills configured for battery material production. Whether you are developing a new NFPP formulation or scaling up an existing process, our team can advise on the right equipment for your particle size targets, purity requirements, and production volume.Lab-scale trials are available before full production commitment. Fordern Sie eine kostenlose Beratung an: www.jet-mills.com/contact-us Entdecken Sie unsere Systeme zur Zerkleinerung von Batteriematerialien: www.jet-mills.com |
Häufig gestellte Fragen
Was unterscheidet NFPP (Na4Fe3(PO4)2P2O7) von anderen Natriumeisenphosphatverbindungen?
NFPP enthält in seiner Kristallstruktur sowohl Phosphat- (PO₄) als auch Pyrophosphat-Einheiten (P₂O₇), wodurch dreidimensionale Diffusionswege für Natriumionen entstehen. Die meisten anderen Natrium-Eisenphosphat-Strukturen – wie beispielsweise Olivin (NaFePO₄) – weisen eindimensionale Diffusionskanäle auf, was die Leistungsfähigkeit begrenzt. Die dreidimensionalen Diffusionswege in NFPP ermöglichen eine schnellere Bewegung der Natriumionen, was die Leistungsfähigkeit verbessert und das Material besser für Anwendungen geeignet macht, die schnelles Laden erfordern. NFPP besteht zudem ausschließlich aus Eisen und Phosphat – ohne Kobalt, Nickel oder Mangan –, wodurch die Rohstoffkosten niedrig und die Lieferketten einfach bleiben.
Warum wird das Strahlmahlen dem Kugelmahlen bei der Nachbearbeitung von NFPP nach dem Sintern vorgezogen?
NFPP reagiert äußerst empfindlich auf metallische Verunreinigungen. Selbst Spuren von Eisen, Nickel oder Chrom aus den Mahlkörpern verursachen Selbstentladungen und beschleunigen den Kapazitätsverlust – Probleme, die sich bei Lebensdauertests bemerkbar machen und den kommerziellen Wert des Materials mindern. Kugelmühlen verwenden Stahl- oder Zirkonoxid-Mahlkörper, die sich mit der Zeit abnutzen und diese Verunreinigungen einbringen. Strahlmühlen hingegen verzichten auf Mahlkörper und Metalloberflächen, die mit dem Produkt in Kontakt kommen: Die Zerkleinerung erfolgt durch den Aufprall von Partikeln unter dem Einfluss von komprimiertem Gas. Für die Herstellung von hochreinem NFPP ist diese Kontaminationsfreiheit der entscheidende Faktor.
Welche Partikelgröße sollte NFPP für Batterieanwendungen aufweisen?
Für die meisten Kathodenanwendungen in Natriumionenbatterien ist ein D50-Wert von 1–3 µm mit enger Partikelgrößenverteilung das Standardziel für strahlgemahlenes NFPP. Bei dieser Größe ist die Diffusionsstrecke der Natriumionen innerhalb jedes Partikels kurz genug, um eine gute Leistungsfähigkeit zu gewährleisten, während die Oberfläche ausreichend kontrolliert ist, um einen übermäßigen Elektrolytverbrauch zu vermeiden. Die optimale Partikelgröße hängt von Ihrem spezifischen Elektrodendesign, dem Bindemittelsystem und der angestrebten C-Rate ab.
Kann NFPP mit den gleichen Anlagen verarbeitet werden, die auch für Lithium-Eisenphosphat (LFP) verwendet werden?
In vielen Fällen ja – die Verarbeitungsanforderungen von NFPP und LFP sind so ähnlich, dass dieselben Anlagenplattformen eingesetzt werden können. Beide Materialien erfordern kontaminationsfreies Trockenmahlen (Strahlmahlen), präzise Partikelgrößenkontrolle im Bereich von 1–5 Mikrometern und eine Kohlenstoffbeschichtung zur Verbesserung der geringen elektrischen Leitfähigkeit. Die Hauptunterschiede liegen in den Sinterbedingungen und der Empfindlichkeit der jeweiligen Kristallphasen.
